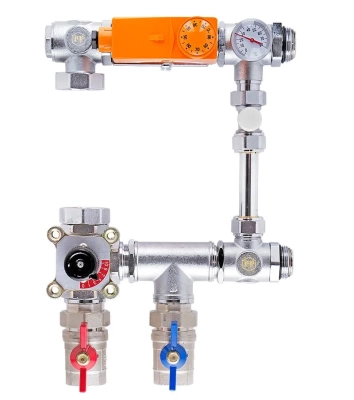

Насосно- смесительный узел 1" с защитой от перегрева profactor

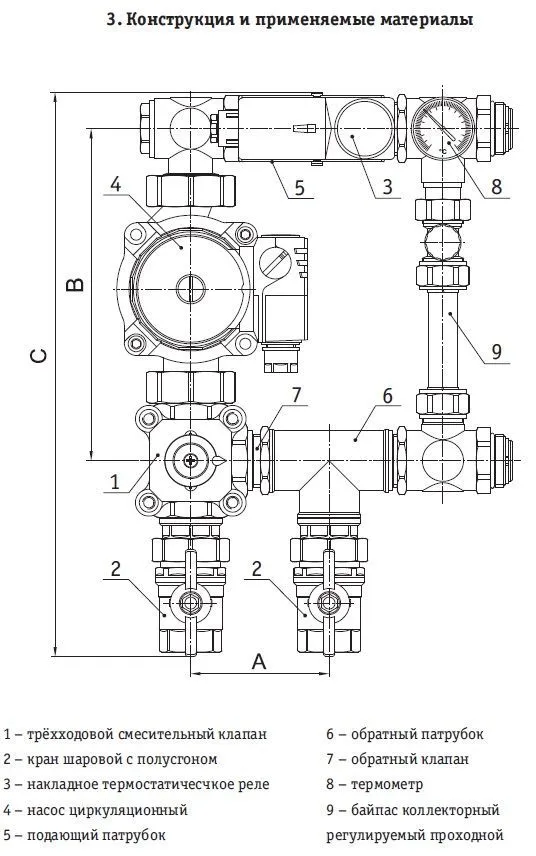

Насосно-смесительный узел  представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел  необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Насосно-смесительный узел является узлом последовательного типа смешивания. Плюсом такого типа является то, что весь расход идет потребителю.

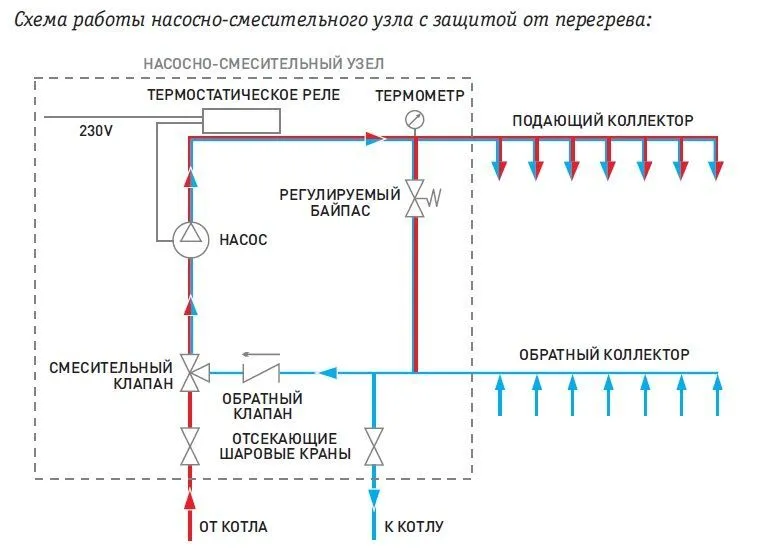

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Их подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл повторяется до тех пор, пока не снизится температура теплоносителя.

При остывании теплоносителя ниже настроечной температуры, смесительный клапан, установленный на подающем коллекторе, открывает проход для горячего теплоносителя из котла, смешивая его с остывшим теплоносителем, поступающим из обратной линии. В этот же момент избыточный объем теплоносителя сбрасывается из отвода обратного патрубка в котел. Таким образом, теплоноситель из обратного коллектора подается постоянно, а горячий теплоноситель подается только при необходимости. Для автоматического осуществления подмеса на смесительный клапан необходимо установить соответствующий электропривод и подключить его к управляющей автоматике.

Накладное термостатическое реле защищает контур напольного отопления от недопустимого превышения температуры. При повышении температуры выше значения, установленного на термореле, насос отключается. Когда температура опускается ниже установленного значения, насос снова включается. Это позволяет избежать перегрева теплого пола и продлить срок его эксплуатации.

Обратный клапан предотвращает попадание горячего теплоносителя из котла в обратный коллектор. Регулируемый байпас защищает узел от перегрузок. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя во вторичном контуре также происходит через регулируемый байпас.
